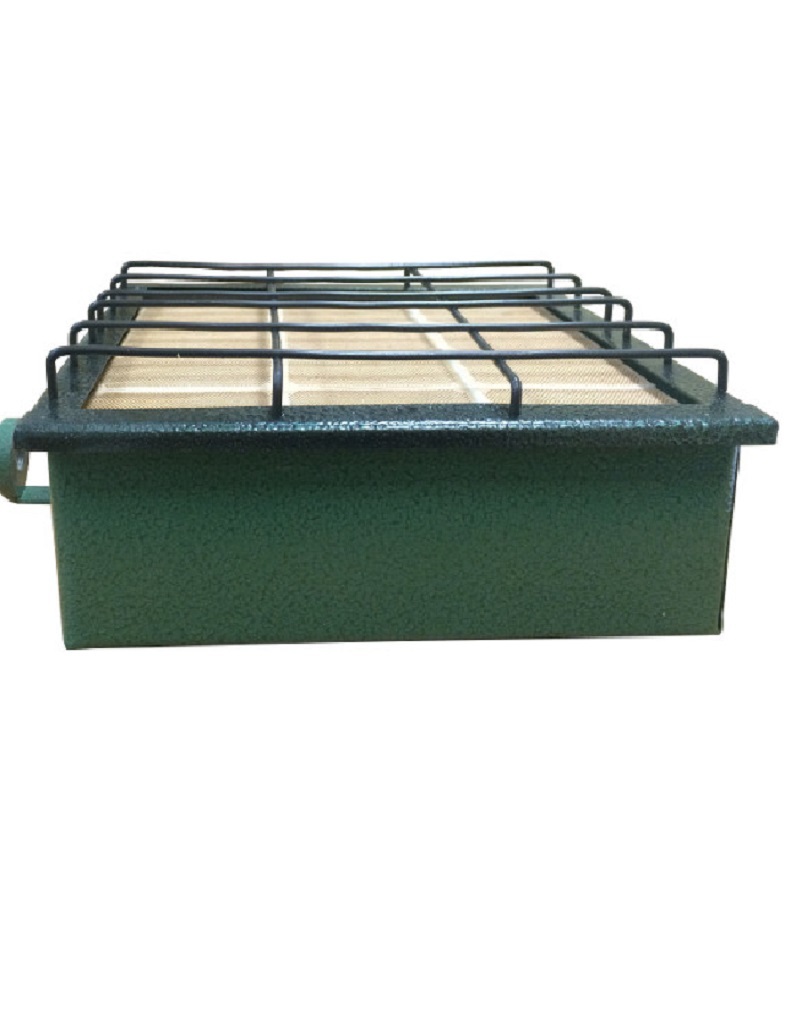

Газовая инфракрасная горелка Сибирячка 5,8

Предназначена для отопления производственных, коммунальных, сельскохозяйственных
помещений с естественной вентиляцией, подогрева картера двигателя автомобиля в зимних
условиях, обогрева хозяйственных фермерских построек, обогрева производственных участков
предприятий, обогрева гаражей, ремонтных мастерских, складских помещений, обогрева теплиц,
палаток.

Технические характеристики газового обогревателя Сибирячка ГИИ-5,8:

Номинальная тепловая мощность – 5,8 кВт.

Температура излучаемой поверхности горелки – 800…900 гр.С

Габаритные размеры – 320 х 210 х 95 мм.

Размеры в коробке – 325 х 240 х 115 мм.

Масса обогревателя в коробке – 2,5 кг.

Гарантийный срок – 1 год.

Срок службы – не менее 5 лет.

Производитель - Россия.

Приблизительное время непрерывного горения газа в горелке инфракрасного излучения при применении наполненных стандартных газовых баллонов в зависимости от объема баллонов: 5 л – 8,8 час.; 12 л – 22 час.; 27 л – 52 час., 50 л – 96 час.

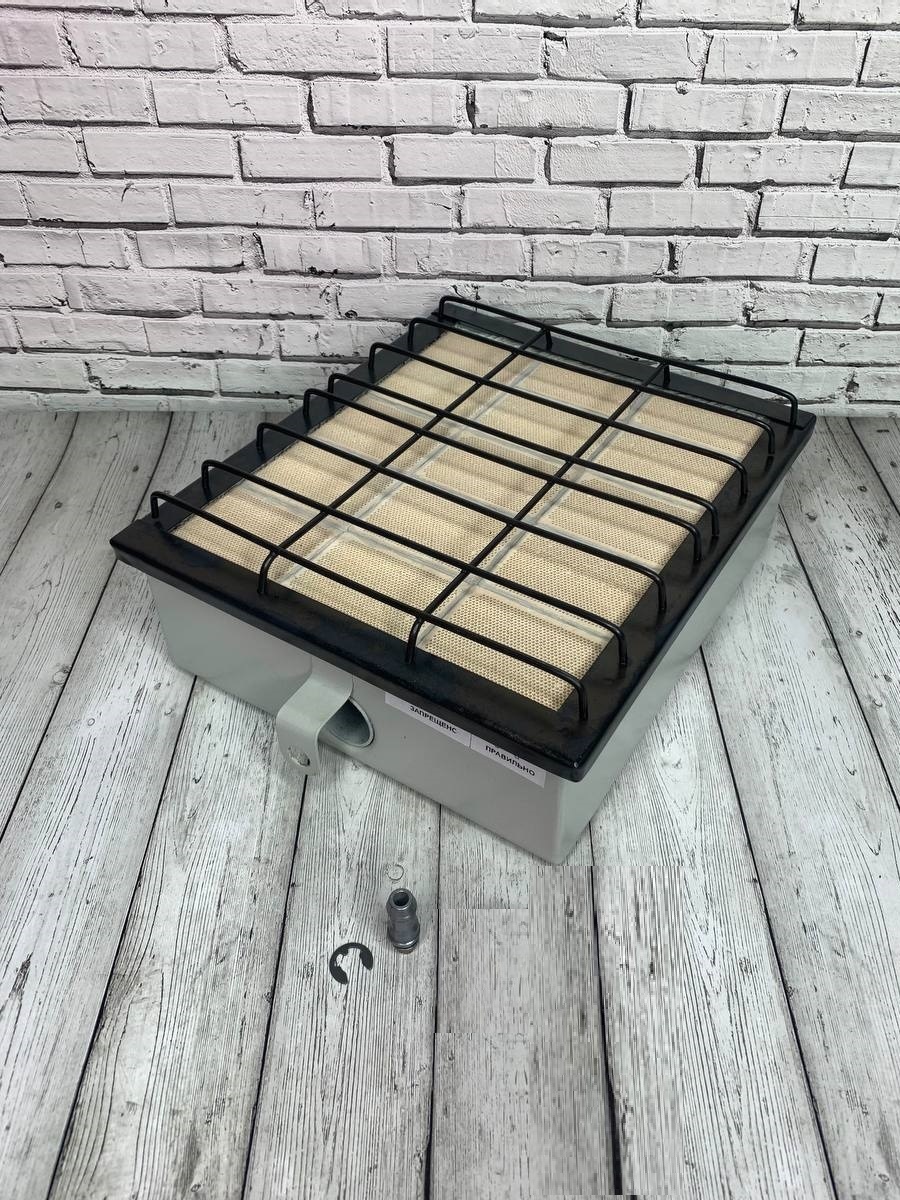

Горелка состоит из следующих основных деталей (рис.1):

1. штуцер,
2. форсунка,
3. фланец,
4. смеситель
5. рамка,
6. панель излучателя,
7. саморез,
8. фильтр,
9. стопорный винт,
10. корпус.

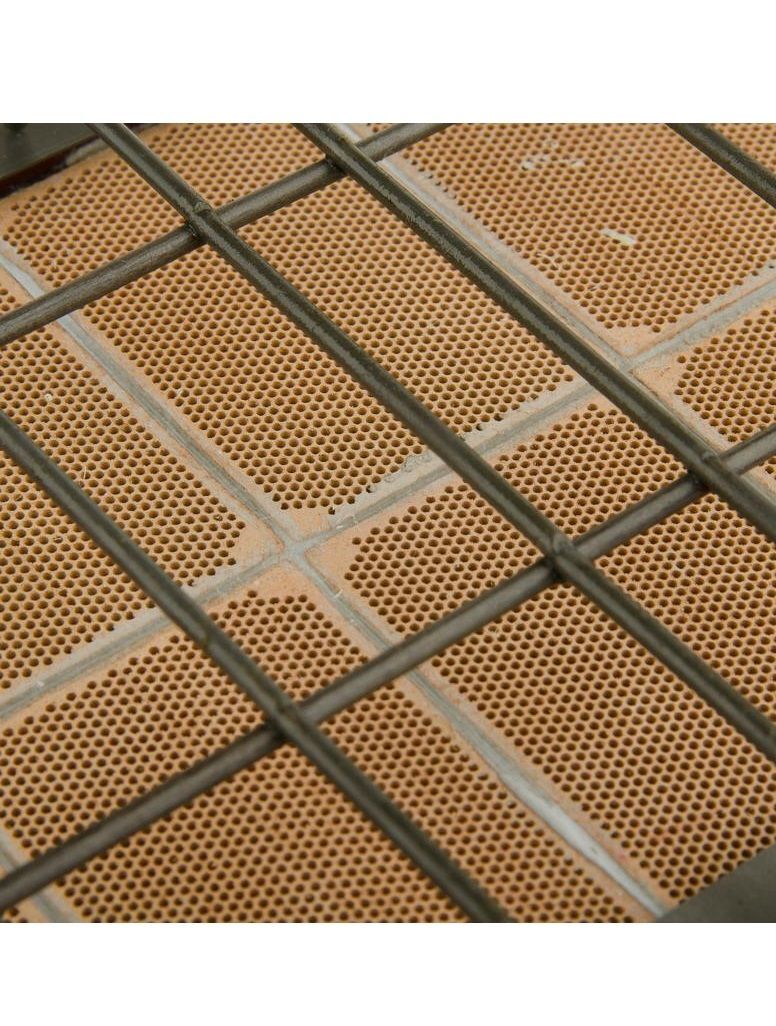

Подводимый к штуцеру газ через фильтр поз.1 и форсунку поз.2 поступает в газовоздушную камеру смесителя I, втягивая при этом необходимое количество воздуха. В трубе смесителя происходит перемешивание газа с воздухом с последующей подачей в распредительную камеру II. Газовоздушная смесь из распределительной камеры поступает в отверстия керамических плиток излучателя для прогрева смеси, которая сгорает на наружной поверхности излучателя. Поверхность излучателя через 2-3 мин. после розжига горелки нагревается, и керамическая плитка становится источником теплового излучения.

 Подготовка и порядок работы

 Перед началом работы необходимо:

• соединить резино - тканевый рукав с регулятором давления и штуцером (поз.1), закрепить хомутами;
• вставить штуцер (поз.1) во фланец (поз.3) и закрепить стопорным винтом;
• подключить горелку к баллону через регулятор давления;
• проветрить помещение в котором установлена горелка.

 Розжиг подготовленной к работе горелки производить в следующей последовательности:

• поднести источник огня к защитной сетке.
• запорное устройство привести в открытое положение.
• при появлении голубого пламени на поверхности защитной сетки убрать источник огня.

 Через 2-3 мин. горелка должна работать без проскоков пламени на форсунке и видимых языков пламени на излучающей поверхности.

 Выключение горелки производится прекращением подачи газа.

Запрещается:

• работа горелки с поврежденными керамическими излучателями.
• пользоваться горелкой в непосредственной близости от легковоспламеняющихся и взрывоопасных веществ (выдерживать расстояние не менее 1,5 м).
• эксплуатировать горелку в жилых помещениях;
• использовать для приготовления пищи.
• запрещается включать горелку при обнаружении запаха газа в помещении.
• запрещается эксплуатация горелки излучающей поверхностью вниз. Рабочее положение горелки – излучающей поверхностью вверх.
• подогревать картер двигателя более 10 минут.
• оставлять горелку, работающую без присмотра.
• касаться горелки после прекращения работы, не ранее чем через 2 часа.
• пользоваться горелкой детям и лицам, не знакомым с «Руководством по эксплуатации».

Газовый баллон должен располагаться на расстоянии не менее 0,5 м от горелки и быть защищенным от прямых солнечных лучей.

Горелка должна устанавливаться на несгораемых конструкциях.

Разбирать и ремонтировать горелку только в специализированном предприятии.

Во время эксплуатации на открытом воздухе горелка должна быть защищена от атмосферных осадков.

Вследствие нарушения нормальной работы горелки в помещении возможно скопление опасной для жизни человека окиси углерода (угарного газа).
